PSC-100

Zasilacze Open Frame z wyjściem do ładowania akumulatora

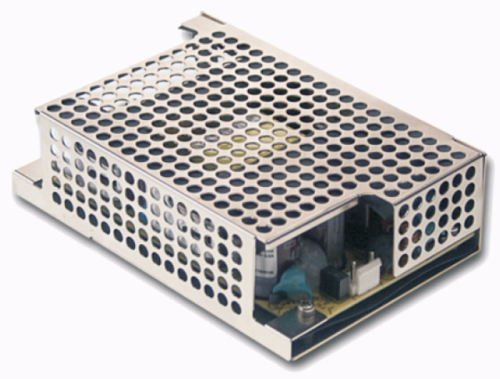

Model Mean Well PSC-100A-C to zasilacz buforowy AC/DC z funkcją UPS, przeznaczony do pracy ciągłej z akumulatorem 12V. Urządzenie jednocześnie:

• zasila odbiorniki,
• ładuje akumulator,
• automatycznie przełącza zasilanie na baterię przy zaniku sieci 230V.

Jak działa

W normalnej pracy:

1. Zasilacz pobiera napięcie 230V AC.
2. Zasila urządzenia napięciem 13,8V DC.
3. Równocześnie ładuje akumulator podtrzymujący.

Po zaniku napięcia sieci:

• układ automatycznie przełącza obciążenie na akumulator,
• urządzenia działają dalej bez przerwy,
• po powrocie zasilania sieciowego akumulator jest ponownie doładowywany.

Najważniejsze parametry

• moc: 100 W
• napięcie wyjściowe: 13,8V DC
• wyjście główne: do 7A
• wyjście ładowania akumulatora: 2,5A
• wejście: 90–264V AC
• sprawność: około 86%
• chłodzenie: pasywne (bez wentylatora)
• temperatura pracy: od −20°C do +70°C.

Funkcje zabezpieczeń

• zabezpieczenie zwarciowe (SCP),
• przeciążeniowe (OPP),
• nadnapięciowe (OVP),
• ochronę przed odwrotnym podłączeniem akumulatora,
• ochronę przed nadmiernym rozładowaniem baterii.

Sygnały diagnostyczne

Model PSC-100A-C ma wyjścia przekaźnikowe:

• AC OK — informacja o obecności zasilania sieciowego,
• Battery Low — sygnalizacja niskiego napięcia akumulatora.

Typowe zastosowania

• centrale alarmowe,
• monitoring CCTV,
• kontrola dostępu,
• automatyka przemysłowa,
• systemy awaryjnego podtrzymania 12V,
• urządzenia telekomunikacyjne.

Wersja „-C”

Oznaczenie „-C” oznacza wersję:

• z metalową obudową ochronną,
• przystosowaną do zabudowy,
• bezpieczniejszą w montażu niż wersje open-frame.
